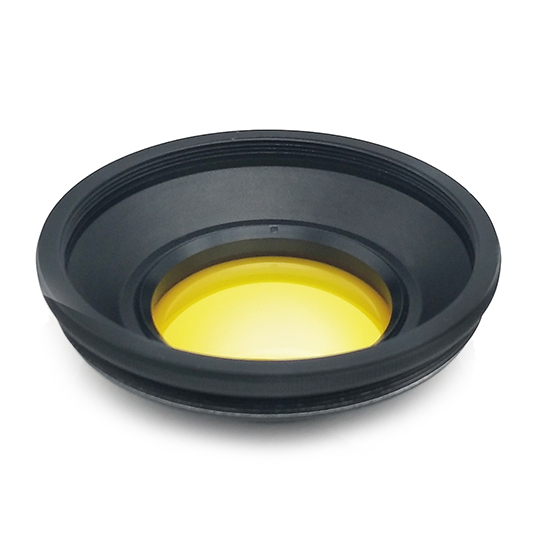

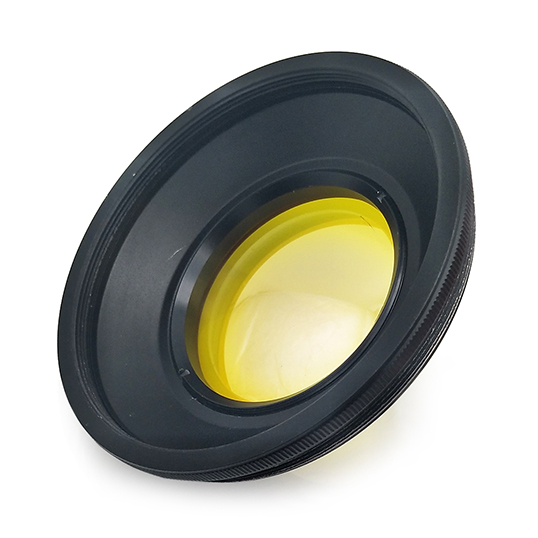

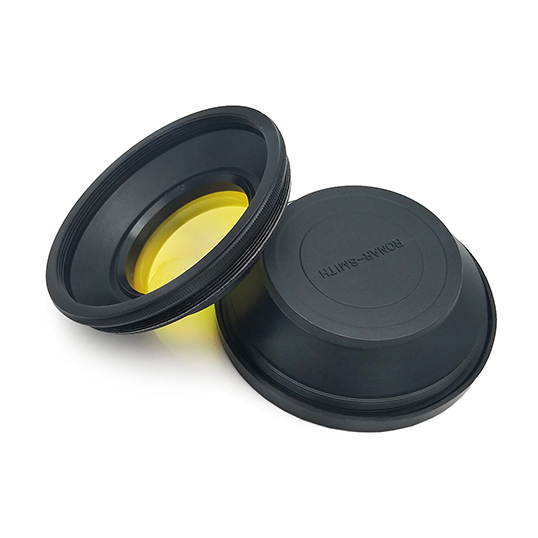

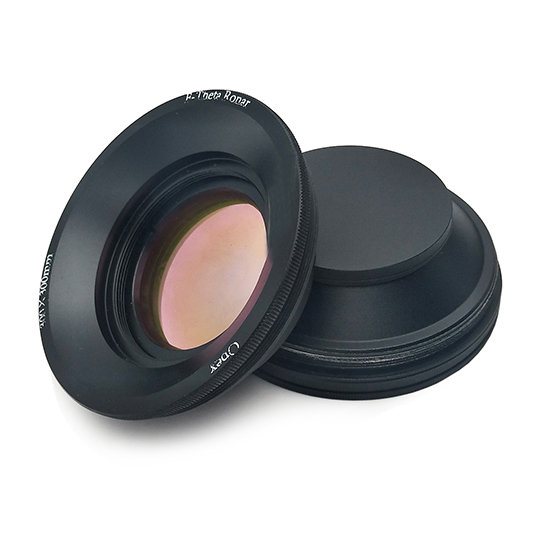

激光聚焦鏡場鏡

一般來說，打標系統中激光束穿過聚焦透鏡系統后會產生離軸偏轉現象,相對理想的平面而言，會在打標面上出現異常圖像或畸變。平場聚焦鏡，也稱場鏡、f-theta聚焦鏡，是一種透鏡系統，目的是將激光束在整個打標平面內形成均勻大小的聚焦光斑，是激光打標機的重要配件之一。場鏡可分為f-theta透鏡和遠心透鏡。由于遠心透鏡的成本和費用很高，在工業應用的激光打標機中主要使用F-theta透鏡。在沒有變形的情況下，聚焦點的位置取決于透鏡的焦距以及偏轉角的切線，聚焦點的位置僅取決于焦距和偏轉角，這樣就簡化了焦點定位的計算方法。

用場鏡，主要考慮的技術參數是工作波長、入射光瞳、掃描范圍和聚焦光斑直徑。

工作波長：

主要是看激光器的波長，場鏡是在給定的激光波長鍍膜的。如果不在給定的波長范圍內用場鏡，場鏡會被激光燒壞。

入射光瞳：

如使用的是單片鏡，反射鏡置于入射光瞳的地方，可用光束的直徑MAX.等于入射光瞳的直徑。

掃描范圍：

場鏡能掃描到的范圍越大，當然越受使用者的歡迎。但是如果增加掃描范圍，聚焦光點變大，失真度也要加大。另外加大掃描范圍，場鏡焦距和工作距也要加大。工作距離的加長，必然導致激光能量的損耗。還有聚焦后的光斑直徑跟焦距成正比，這意味著加大掃描范圍，聚焦光斑直徑跟著加大，光斑聚得不夠細，激光的功率密度下降快（功率密度跟光斑直徑的2次方成反比），不利于加工。所以使用者要根據不同的加工面積選用最適合的場鏡，或備用幾個不同掃描范圍的場鏡。

聚焦光斑直徑：

對于入射激光束直徑【D】場鏡焦距【F】和光束質量因子【Q】的掃描系統，聚焦光斑直徑d = 13.5QF/D (mm)。所以用擴束鏡可以得到更小的聚焦光斑。

本產品主要用于激光打標機、舞臺燈光中，也可用于科學試驗和激光測量儀器中。
